Quạt trần nhà xưởng dạng HVLS cánh lớn quay chậm đang trở thành lựa chọn chính của nhiều doanh nghiệp muốn làm mát diện rộng mà vẫn kiểm soát được tiền điện. Để đạt hiệu quả thật sự, doanh nghiệp nên chọn một giải pháp trọn gói: khảo sát, mô phỏng luồng gió, chọn model theo diện tích và chiều cao, thi công an toàn, điều khiển tập trung và bảo trì định kỳ. Bài viết này giúp bạn tra nhanh số lượng quạt cho xưởng 500 đến 5.000 m², hiểu cách kết hợp với thông gió và tính thời gian hoàn vốn bằng một ví dụ cụ thể.
Nhận tư vấn nhanh: SmartQuat – Hotline/Zalo 0913 101 838 (Mr. Cường) | FANARO – 0778 695 247. Khảo sát và mô phỏng luồng gió miễn phí.
Nội dung chính
- Vì sao quạt công nghiệp nhà xưởng nên đi theo hướng giải pháp trọn gói
- Thông số quạt trần FANARO: diện tích phủ gió, chiều cao lắp đặt
- Bảng tra nhanh số quạt theo diện tích 500 – 5.000 m²
- Kết hợp quạt trần với quạt hút, thông gió và quạt sàn
- Điều khiển trung tâm 32 quạt và phần mềm FA-SOFT
- Giá tham khảo, bảo trì 12 tháng và tính ROI cho xưởng 2.400 m²
- Quy trình từ khảo sát đến bàn giao

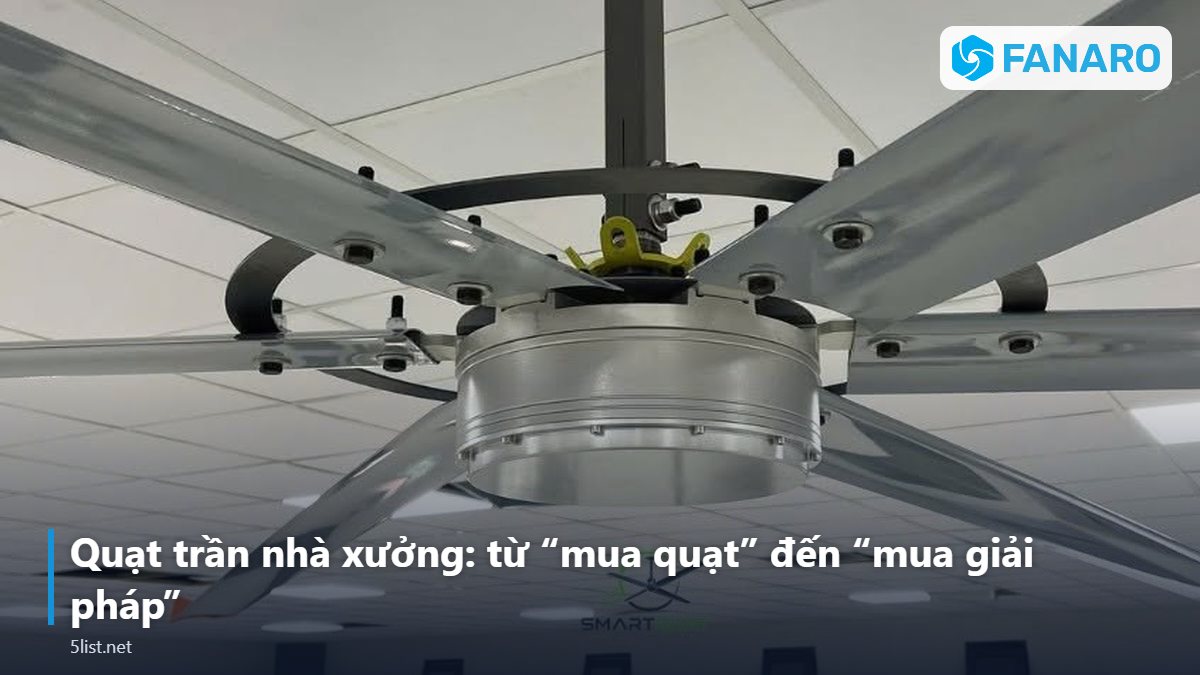

Quạt trần nhà xưởng: từ “mua quạt” đến “mua giải pháp”
Trước đây, khi xưởng nóng, cách làm phổ biến là mua thêm quạt đứng, quạt treo tường và đặt rải khắp các chuyền. Cách này nhanh nhưng bộc lộ nhiều hạn chế: gió mạnh cục bộ ngay trước quạt nhưng vài mét sau đã yếu, tiếng ồn cộng dồn, dây điện chằng chịt dưới sàn, quạt chiếm lối đi và hỏng vặt thường xuyên. Khi số quạt lên tới vài chục chiếc, tiền điện cũng trở thành một khoản đáng kể.
Quạt trần nhà xưởng dạng HVLS (High Volume Low Speed) tiếp cận theo hướng khác: một quạt đường kính lớn, quay chậm, đẩy khối không khí lớn xuống sàn rồi lan rộng theo phương ngang, tạo làn gió nhẹ và đều trên diện tích hàng trăm đến khoảng một nghìn mét vuông. Theo FANARO, một quạt HVLS lớn có thể thay thế khoảng 20–30 quạt công nghiệp nhỏ truyền thống khi phủ cùng diện tích, đồng thời giúp giảm nhiệt độ cảm nhận 3–8°C và tiết kiệm 40–50% điện năng so với phương án nhiều quạt truyền thống.
Tuy nhiên, quạt lớn đồng nghĩa với yêu cầu cao hơn về bố trí và thi công. Đặt sai vị trí, quạt có thể bị dầm hoặc kệ hàng chắn gió; treo sai kết cấu sẽ gây rung; thiếu điều khiển tập trung thì vận hành nhiều quạt trở nên bất tiện. Vì vậy, xu hướng hiện nay là chọn đơn vị cung cấp giải pháp quạt công nghiệp nhà xưởng trọn gói thay vì chỉ mua thiết bị. Nếu bạn mới tìm hiểu, bài trụ cột quạt công nghiệp là gì – giải pháp làm mát nhà xưởng công suất lớn sẽ cung cấp nền tảng cần thiết.

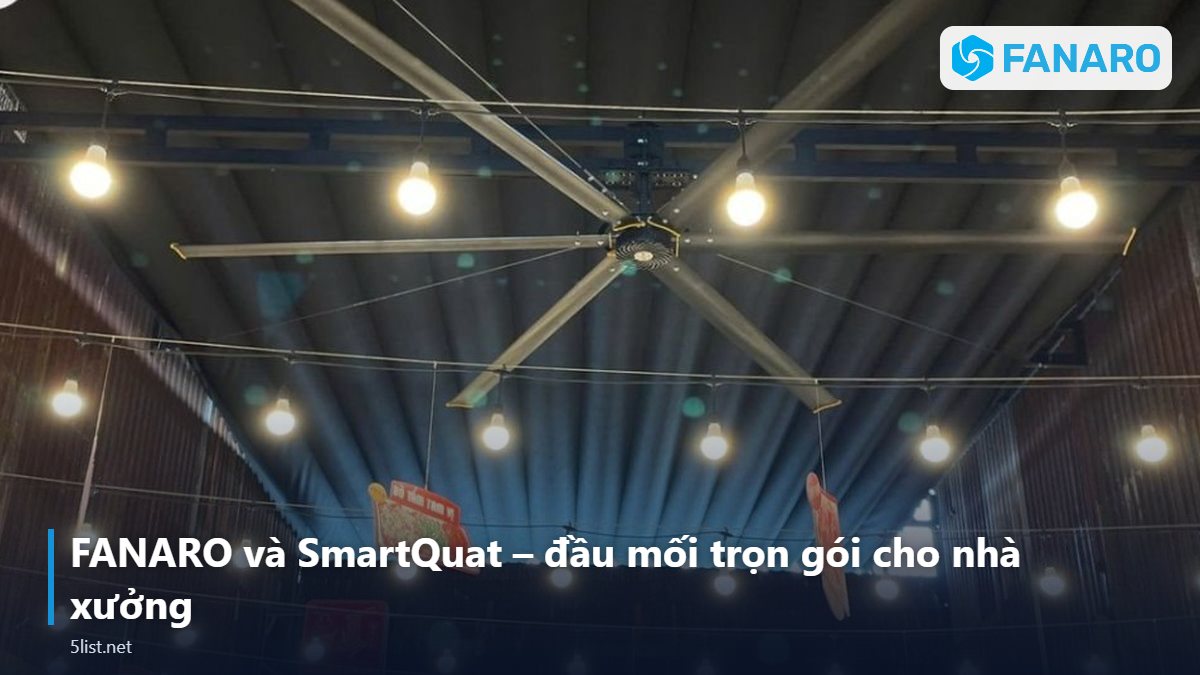

FANARO và SmartQuat – đầu mối trọn gói cho nhà xưởng
FANARO là thương hiệu quạt Việt Nam của Công ty Cổ phần Công nghệ FANARO, có nhà máy và trung tâm R&D tại TP.HCM. Hãng tập trung vào quạt HVLS dùng động cơ PMSM truyền động trực tiếp và phát triển hệ thống điều khiển thông minh IoT cao cấp. Quạt FANARO đã được cung cấp cho hơn 500 dự án như nhà xưởng, kho, trường học (ví dụ xưởng thực hành HCMUTE), xưởng may và khu sự kiện ngoài trời.
SmartQuat là đơn vị phân phối và thi công lắp đặt quạt công nghiệp lâu năm tại Việt Nam, thành viên Công ty TNHH Tự động hóa JAVA (MST 3702527547). Trong mô hình trọn gói, FANARO đảm nhận sản xuất thiết bị và công nghệ điều khiển, còn SmartQuat chịu trách nhiệm tư vấn, khảo sát, thiết kế bố trí, cung cấp, thi công, bảo hành – bảo trì. SmartQuat phục vụ TP.HCM, Hà Nội, Đà Nẵng và toàn quốc. Thông tin dịch vụ xem tại SmartQuat – phân phối & lắp đặt quạt công nghiệp.

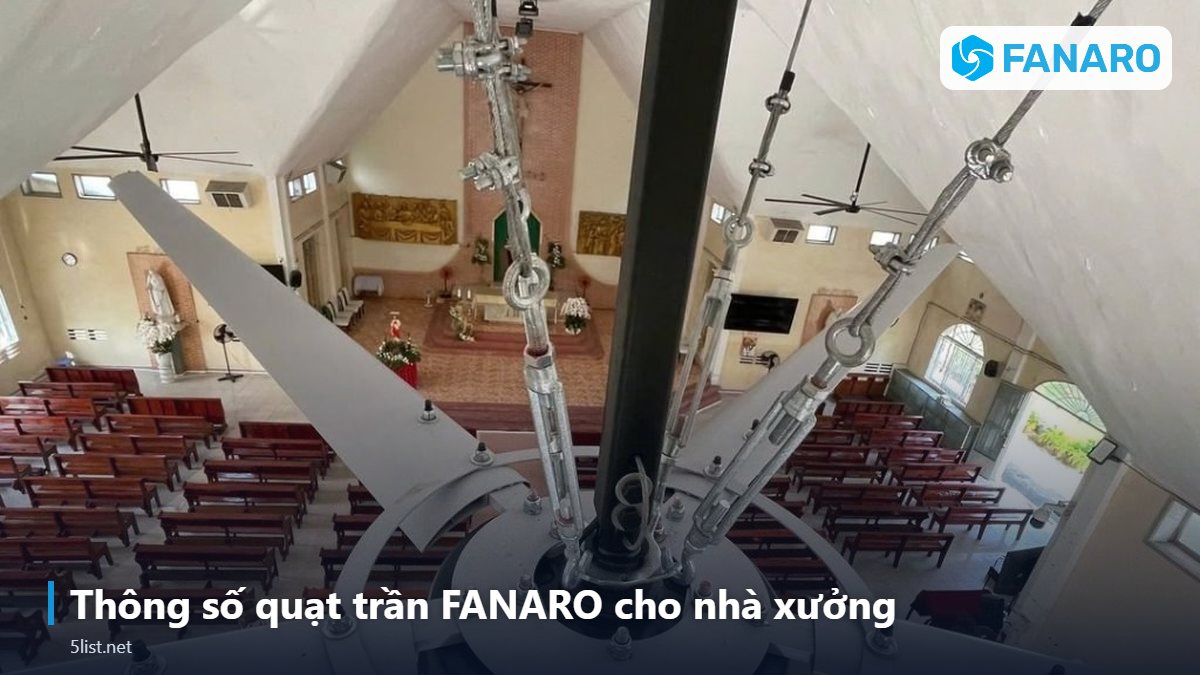

Thông số quạt trần FANARO cho nhà xưởng
Tất cả các model dưới đây dùng động cơ PMSM (động cơ đồng bộ nam châm vĩnh cửu) truyền động trực tiếp, không hộp số, không cần thay dầu, đạt IP55, độ ồn dưới 40 dB. Cánh làm từ hợp kim nhôm – magie dày 2 mm, 7 gân tăng cứng, anod hóa và sơn tĩnh điện, đuôi cánh khí động học.
| Model | Đường kính | Công suất | Điện áp | Tốc độ | Lưu lượng | Khối lượng | Diện tích phủ gió (tham khảo) | Chiều cao nhà xưởng phù hợp (tham khảo) |
|---|---|---|---|---|---|---|---|---|
| FNR-C36B6 | 3,6 m | 0,75 kW | 220 V | 100 v/ph | 5.500 m³/phút | 32 kg | ~200 m² | 4–7 m |
| FNR-C52B6 | 5,2 m | 0,75 kW | 220 V | 75 v/ph | 11.500 m³/phút | 68 kg | ~550 m² | 5–8 m |
| FNR-C61B5 | 6,1 m | 1,5 kW | 220/380 V | 65 v/ph | 14.200 m³/phút | 120 kg | ~750 m² | 6–12 m |
| FNR-C73B5 | 7,3 m | 1,5 kW | 220/380 V | 55 v/ph | 14.900 m³/phút | 125 kg | ~1.000 m² | 6–12 m |
Diện tích phủ gió và chiều cao là số liệu tham khảo; số lượng – vị trí quạt chốt sau khảo sát kết cấu, vật cản, cầu trục, đèn, sprinkler. Chi tiết sản phẩm xem tại trang quạt trần HVLS FANARO.

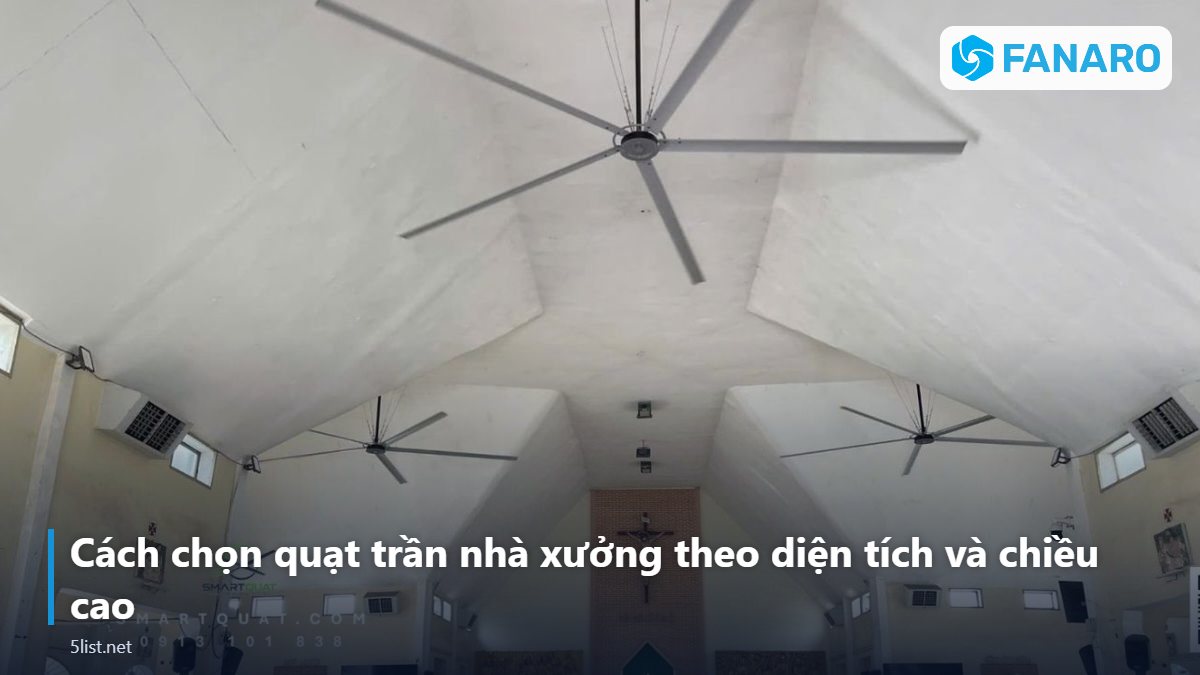

Cách chọn quạt trần nhà xưởng theo diện tích và chiều cao
Hai thông số quyết định đầu tiên là diện tích cần làm mát và chiều cao nhà xưởng. Chiều cao xác định nhóm model khả thi (quạt lớn cần không gian treo đủ cao để cánh cách sàn tối thiểu khoảng 3 m và cách vật cản khoảng 0,6–1 m – tham khảo), còn diện tích cho biết cần bao nhiêu quạt.
Nguyên tắc chọn nhanh theo chiều cao
- Xưởng thấp (khoảng 4–6 m): ưu tiên FNR-C36B6; FNR-C52B6 có thể cân nhắc khi chiều cao từ 5 m trở lên và mặt bằng thông thoáng.
- Xưởng trung bình (khoảng 6–8 m): FNR-C52B6, FNR-C61B5 hoặc FNR-C73B5 tùy khoảng cách kèo và vật cản.
- Xưởng cao (khoảng 8–12 m): FNR-C61B5 hoặc FNR-C73B5 để tận dụng lưu lượng lớn.
Nguyên tắc bố trí
Khoảng cách tâm hai quạt thường khoảng 2,5–3 lần đường kính (tham khảo); không đặt quạt ngay dưới đèn cao áp để tránh hiện tượng nhấp nháy bóng; ty treo thường dài 1–1,5 m. Với xưởng có cầu trục, quạt phải nằm ngoài vùng hoạt động của cầu trục. Khi xưởng bị chia nhiều khu bởi vách ngăn hoặc kệ cao, số quạt thực tế có thể nhiều hơn mức tính theo diện tích. Để hiểu kỹ hơn tác động của đường kính đến vùng phủ, xem bài quạt trần sải cánh lớn – cách chọn đúng đường kính cho không gian rộng.

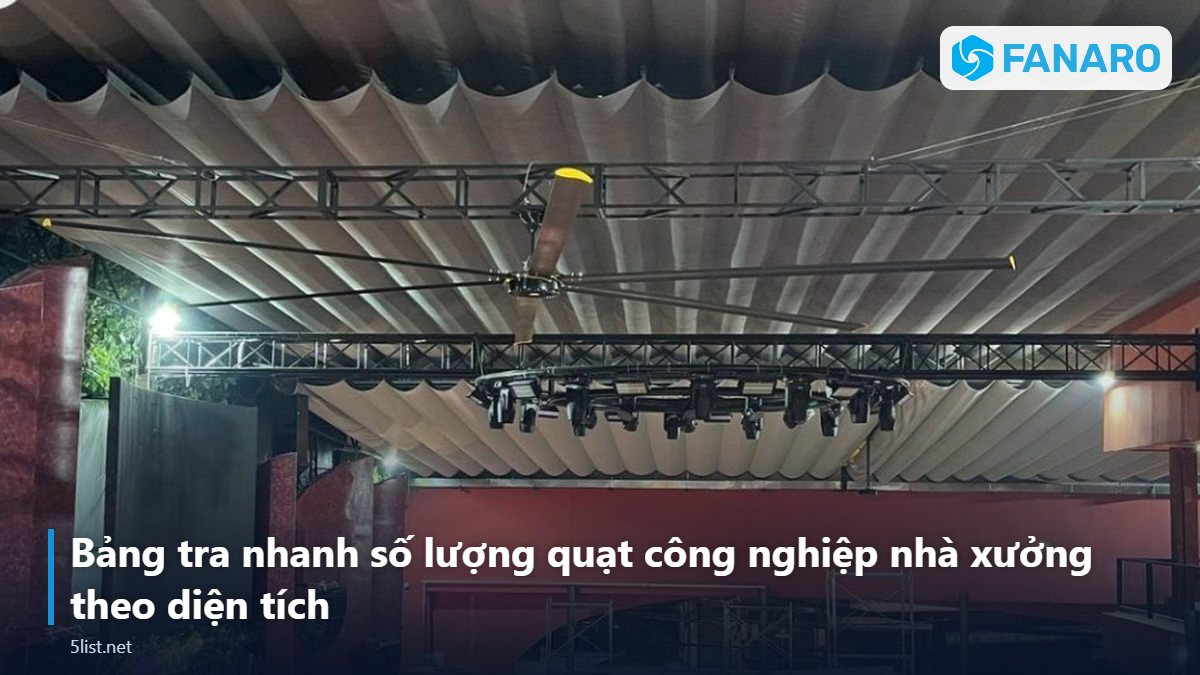

Bảng tra nhanh số lượng quạt công nghiệp nhà xưởng theo diện tích
Bảng sau được tính từ diện tích phủ gió tham khảo của từng model (FNR-C36B6 ~200 m², FNR-C52B6 ~550 m², FNR-C61B5 ~750 m², FNR-C73B5 ~1.000 m²) cho mặt bằng tương đối thông thoáng. Đây là số liệu tham khảo, số lượng và model chính xác được chốt sau khảo sát.
| Diện tích xưởng | Xưởng thấp (khoảng 4–6 m) | Xưởng trung bình (khoảng 6–8 m) | Xưởng cao (khoảng 8–12 m) |
|---|---|---|---|
| 500 m² | 3 × FNR-C36B6 (~600 m²) | 1 × FNR-C52B6 (~550 m²) | 1 × FNR-C61B5 (~750 m²) |
| 1.000 m² | 5 × FNR-C36B6 (~1.000 m²) | 2 × FNR-C52B6 (~1.100 m²) | 1 × FNR-C73B5 (~1.000 m²) |
| 2.000 m² | 10 × FNR-C36B6 (~2.000 m²) | 4 × FNR-C52B6 (~2.200 m²) hoặc 3 × FNR-C61B5 (~2.250 m²) | 2 × FNR-C73B5 (~2.000 m²) |
| 3.000 m² | 15 × FNR-C36B6 (~3.000 m²) | 4 × FNR-C61B5 (~3.000 m²) | 3 × FNR-C73B5 (~3.000 m²) |
| 5.000 m² | 25 × FNR-C36B6 (~5.000 m²) | 7 × FNR-C61B5 (~5.250 m²) | 5 × FNR-C73B5 (~5.000 m²) |
Tham khảo, chốt sau khảo sát. Với xưởng cao khoảng 6–8 m, FNR-C61B5 và FNR-C73B5 (phù hợp 6–12 m) đều có thể dùng nếu kết cấu và vật cản cho phép; với xưởng khoảng 5–6 m, FNR-C52B6 là phương án thay thế giảm số lượng quạt so với FNR-C36B6.
Ngoài bảng trên, bạn có thể tự ước tính bằng công cụ tính số quạt FANARO. Kết quả từ công cụ và bảng tra giúp bạn hình dung quy mô đầu tư trước khi mời kỹ sư khảo sát.
Muốn có phương án chính xác cho xưởng của bạn? Gọi 0913 101 838 để SmartQuat khảo sát và mô phỏng luồng gió CFD 3D miễn phí – bạn sẽ nhận bản vẽ bố trí kèm báo giá chi tiết.

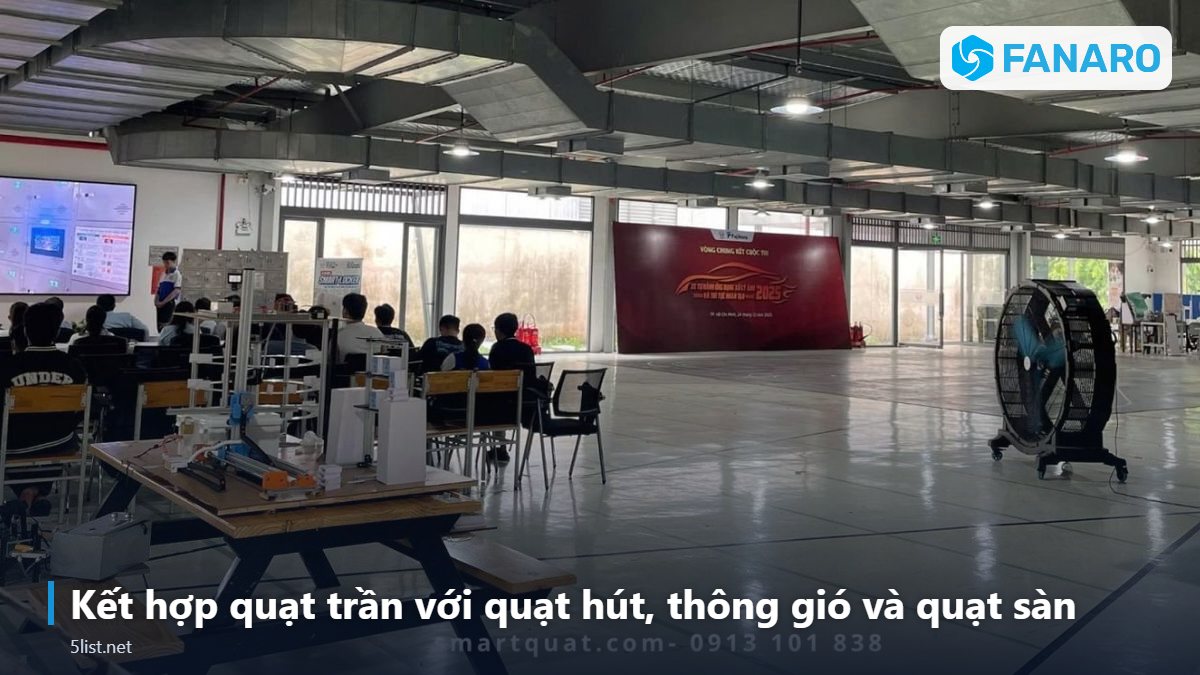

Kết hợp quạt trần với quạt hút, thông gió và quạt sàn
Quạt trần nhà xưởng tạo chuyển động không khí trên diện rộng, nhưng không tự đưa khí nóng ra ngoài. Với xưởng mái tôn hoặc xưởng có nguồn nhiệt lớn, giải pháp tối ưu thường là kết hợp:
- Quạt trần HVLS: khuấy trộn không khí, phá vùng nóng cục bộ, tạo làn gió cho người lao động.
- Quạt hút/thông gió: đưa khí nóng, hơi ẩm, mùi ra ngoài và cấp gió tươi vào. Khi không khí trong xưởng được khuấy đều nhờ quạt trần, khí nóng dễ được hút ra hơn. Nguyên lý hoạt động được giải thích trong bài quạt công nghiệp hút gió hoạt động thế nào.
- Quạt sàn HVLS di động: bổ sung cho cửa kho, khu đóng gói, vị trí không treo được quạt trần. Ví dụ FNR-F185 (đường kính 1,85 m, 0,75 kW, tầm gió khoảng 36 m, độ ồn dưới 60 dB).
- Quạt tháp HVLS: cho khu bán ngoài trời, sân bốc xếp có mái che, nơi trần quá thấp.
Thứ tự ưu tiên trong thiết kế thường là: xác định nguồn nhiệt và hướng gió tự nhiên, bố trí thông gió, sau đó đặt quạt trần sao cho luồng gió hỗ trợ đường thoát khí. Mô phỏng CFD 3D giúp kiểm tra sự phối hợp này trước khi thi công.

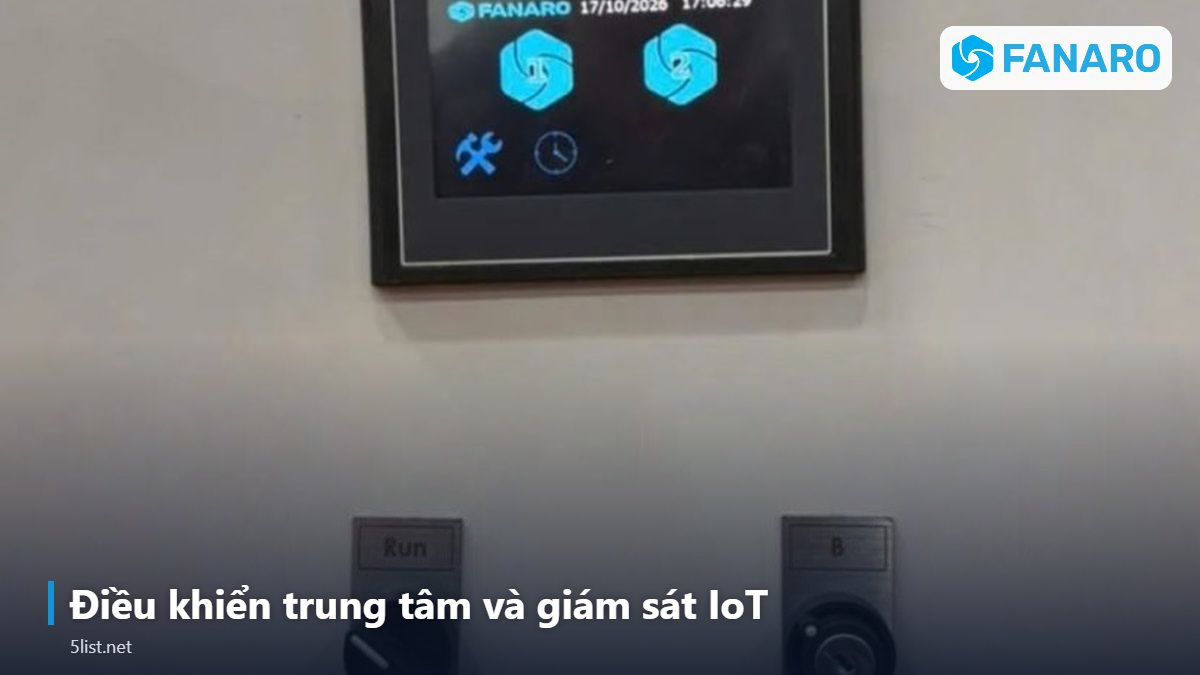

Điều khiển trung tâm và giám sát IoT
Một nhà xưởng 5.000 m² có thể cần 5 đến hơn 20 quạt tùy model. Nếu mỗi quạt điều khiển riêng, việc bật tắt và chỉnh tốc độ hằng ngày sẽ tốn công. Hệ thống điều khiển FANARO giải quyết điều này:
- Biến tần điều tốc cho từng quạt, chỉnh tốc độ mượt, khởi động êm.
- Màn hình điều khiển trung tâm giám sát tới 32 quạt, vận hành theo khu vực.
- Phần mềm FA-SOFT điều khiển và theo dõi từ xa trên điện thoại (cần kết nối internet tại tủ).
- Hẹn giờ theo ca giúp quạt tự chạy và tắt theo lịch sản xuất, tránh quên tắt khi tan ca.
- Cảnh báo sự cố để bộ phận bảo trì xử lý kịp thời.
Thực tế quạt HVLS thường chạy ở 60–80% tốc độ, và việc điều chỉnh theo thời điểm trong ngày qua phần mềm giúp tiết kiệm thêm điện năng. Xu hướng này được phân tích trong bài vì sao quạt PMSM thông minh IoT đang thành xu hướng trong nhà xưởng thông minh.

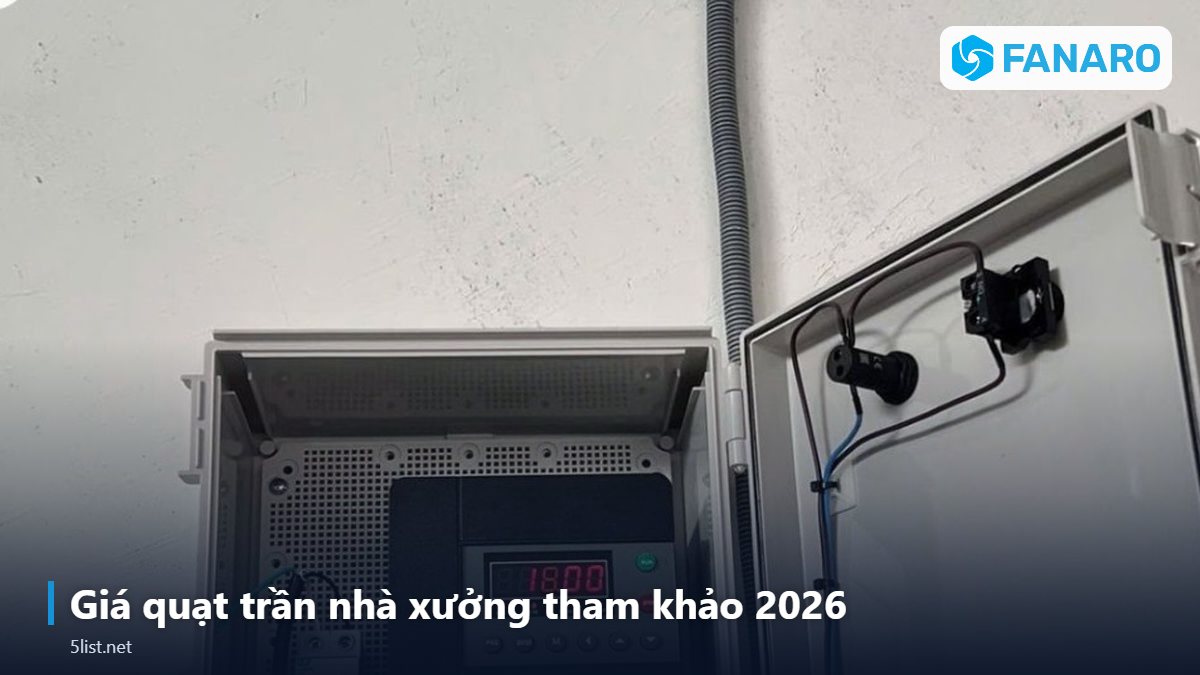

Giá quạt trần nhà xưởng tham khảo 2026
| Nhóm quạt trần | Sải cánh | Phủ gió | Chiều cao lắp | Giá từ (tham khảo) |
|---|---|---|---|---|
| Nhỏ | 2,1–3,7 m | 150–400 m² | 3–7 m | ~12 triệu đ |
| Trung | 4,2–5,5 m | 500–700 m² | 5–8 m | ~20 triệu đ |
| Lớn | 6,1–7,3 m | 800–1.000 m² | 6–12 m | ~30 triệu đ |
Giá tham khảo của SmartQuat năm 2026, chưa gồm lắp đặt và VAT, đã gồm biến tần. Mua từ 2 cây có giá sỉ; dự án/đại lý có chính sách riêng. Liên hệ để nhận báo giá chính xác.
Chi phí lắp đặt phụ thuộc chiều cao, kết cấu treo (bê tông, kèo thép, dầm chữ I), chiều dài dây điện, tủ điều khiển trung tâm và nhu cầu xe nâng/giàn giáo. Quy trình thi công và các yếu tố chi phí được trình bày chi tiết trong bài lắp đặt quạt trần công nghiệp tại Hồ Chí Minh.

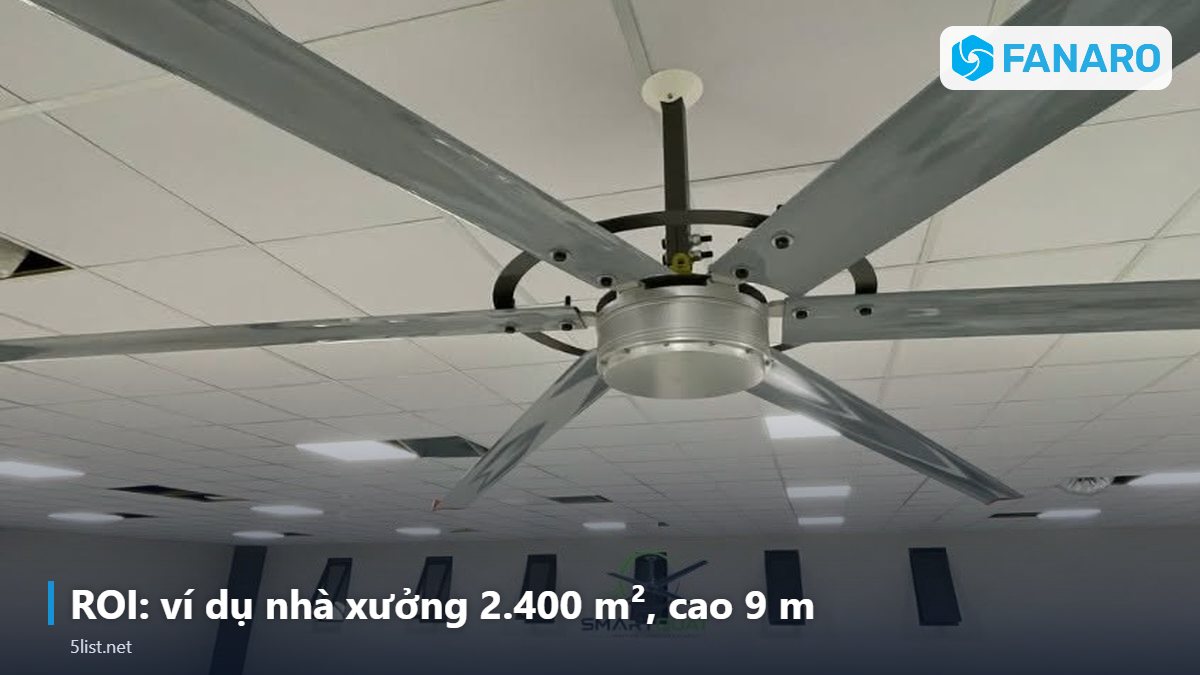

ROI: ví dụ nhà xưởng 2.400 m², cao 9 m
Giả định thống nhất: giá điện 2.500 đ/kWh, hệ số phát thải 0,7 kg CO₂/kWh, xưởng vận hành 10 giờ/ngày, 300 ngày/năm.
| Chỉ tiêu | 30 quạt truyền thống 0,3 kW | 3 quạt FNR-C73B5 1,5 kW |
|---|---|---|
| Tổng công suất | 9 kW | 4,5 kW |
| Điện năng/năm | 27.000 kWh | 13.500 kWh |
| Tiền điện/năm | 67,5 triệu đ | 33,75 triệu đ |
| CO₂/năm | 18.900 kg | 9.450 kg |
Phương án FANARO giúp tiết kiệm khoảng 33,75 triệu đ/năm (~50%) và giảm khoảng 9,45 tấn CO₂ mỗi năm. Vì quạt HVLS thường chạy ở 60–80% tốc độ, điện năng thực tế còn thấp hơn mức tính trên.
Cách ước tính thời gian hoàn vốn: lấy phần chênh lệch chi phí đầu tư (tổng giá thiết bị và lắp đặt của phương án HVLS trừ đi chi phí phương án truyền thống) chia cho khoản tiết kiệm điện hằng năm. Với ví dụ trên, 3 quạt nhóm lớn có giá thiết bị từ khoảng 30 triệu đ/quạt (tham khảo, chưa gồm lắp đặt/VAT), trong khi 30 quạt truyền thống có giá thị trường thường từ khoảng 1–2 triệu đến 5–7 triệu đ/chiếc (tham khảo thị trường). Khi cộng thêm chi phí lắp đặt thực tế từ báo giá, bạn sẽ có con số hoàn vốn cụ thể cho dự án. Ngoài tiền điện, còn các lợi ích khó lượng hóa nhưng có thật: ít quạt hỏng vặt, không thay dầu, sàn thông thoáng, năng suất và sự hài lòng của người lao động. Phân tích chi phí vận hành đầy đủ có trong bài quạt công nghiệp HVLS có thực sự tiết kiệm điện.
Bảo trì 12 tháng và an toàn vận hành
Động cơ PMSM truyền động trực tiếp không có hộp số nên loại bỏ hạng mục thay dầu, giảm đáng kể khối lượng bảo trì. Khuyến nghị kiểm tra định kỳ 12 tháng/lần với các nội dung:
- Siết lại bulông tại bát treo, ty treo và chân cánh.
- Kiểm tra độ căng và tình trạng hệ 5 cáp an toàn (4 cáp cân bằng + 1 cáp gia cường).
- Kiểm tra tủ điện, biến tần, đầu cos, tiếp địa.
- Vệ sinh bề mặt cánh, kiểm tra lớp phủ anod hóa và sơn tĩnh điện.
- Chạy thử ở các mức tốc độ, kiểm tra độ rung và độ ồn.
- Cập nhật cấu hình hẹn giờ, kiểm tra kết nối FA-SOFT.
Quạt FANARO có 6 lớp bảo vệ, cánh lắp theo cơ chế 3 điểm siết + 1 vòng liên kết, giúp tăng độ an toàn trong suốt vòng đời sử dụng. Bảo hành chính hãng theo chính sách FANARO/SmartQuat.
Quy trình trọn gói: từ khảo sát đến bàn giao
- Tiếp nhận yêu cầu: thông tin diện tích, chiều cao, ngành nghề, ảnh mái.
- Khảo sát tại xưởng: đo đạc kết cấu, vật cản, cầu trục, đèn, sprinkler, nguồn điện.
- Mô phỏng CFD 3D: tối ưu số lượng, vị trí, phối hợp với thông gió.
- Bản vẽ và báo giá: tách rõ thiết bị, thi công, tủ điều khiển, thiết bị nâng.
- Thi công: treo quạt, lắp 5 cáp an toàn, đấu điện, lắp tủ trung tâm.
- Chạy thử, cân bằng: kiểm tra rung, ồn, phản hồi biến tần.
- Nghiệm thu và bàn giao: hướng dẫn FA-SOFT, kích hoạt bảo hành, lên lịch bảo trì 12 tháng.
Câu hỏi thường gặp
Quạt trần nhà xưởng có thay hoàn toàn quạt đứng được không?
Trong phần lớn khu vực sản xuất, quạt trần HVLS có thể thay thế số lượng lớn quạt đứng, quạt treo tường. Một số vị trí đặc thù như cửa kho, góc khuất vẫn có thể bổ sung quạt sàn HVLS di động.
Xưởng 1.000 m² nên dùng 1 quạt lớn hay 2 quạt trung?
Theo bảng tra, xưởng cao khoảng 8–12 m có thể dùng 1 × FNR-C73B5; xưởng khoảng 6–8 m có thể dùng 2 × FNR-C52B6. Hai quạt nhỏ hơn cho độ phủ đều hơn khi mặt bằng dài hoặc có vật cản; một quạt lớn đơn giản hơn khi mặt bằng vuông, thông thoáng. Phương án cuối cùng chốt sau khảo sát.
Quạt trần có làm bay bụi, bay hàng nhẹ không?
Gió HVLS nhẹ và lan tỏa, tốc độ có thể chỉnh bằng biến tần cho từng khu vực. Với khu có vật liệu nhẹ, kỹ sư sẽ bố trí và cài đặt tốc độ phù hợp.
Có cần internet để vận hành quạt không?
Không bắt buộc. Quạt vẫn vận hành bằng biến tần và màn hình trung tâm tại chỗ. Internet tại tủ chỉ cần khi muốn điều khiển, theo dõi từ xa qua FA-SOFT.
Bao lâu thì cần bảo trì?
Khuyến nghị kiểm tra định kỳ 12 tháng/lần: siết bulông, kiểm tra cáp an toàn và tủ điện. Động cơ PMSM không có hộp số nên không phải thay dầu.
Kết luận
Đầu tư quạt trần nhà xưởng hiệu quả không chỉ là chọn một model lớn, mà là bài toán tổng thể: chọn đúng đường kính theo chiều cao, tính đủ số lượng theo diện tích, phối hợp với thông gió, điều khiển tập trung và bảo trì định kỳ. Với giải pháp quạt công nghiệp nhà xưởng trọn gói từ FANARO và SmartQuat, doanh nghiệp có thể giảm nhiệt độ cảm nhận 3–8°C, tiết kiệm 40–50% điện năng so với phương án nhiều quạt truyền thống và có một đầu mối chịu trách nhiệm từ khảo sát đến bàn giao.
