Khi đặt in 3D, câu hỏi đầu tiên đơn vị in thường đặt ra là: “Anh chị có file gì?”. Mỗi định dạng file in 3D lưu trữ thông tin theo cách khác nhau, ảnh hưởng trực tiếp đến độ chính xác, khả năng chỉnh sửa và tốc độ báo giá. Dưới đây là 5 định dạng phổ biến nhất bạn nên biết.

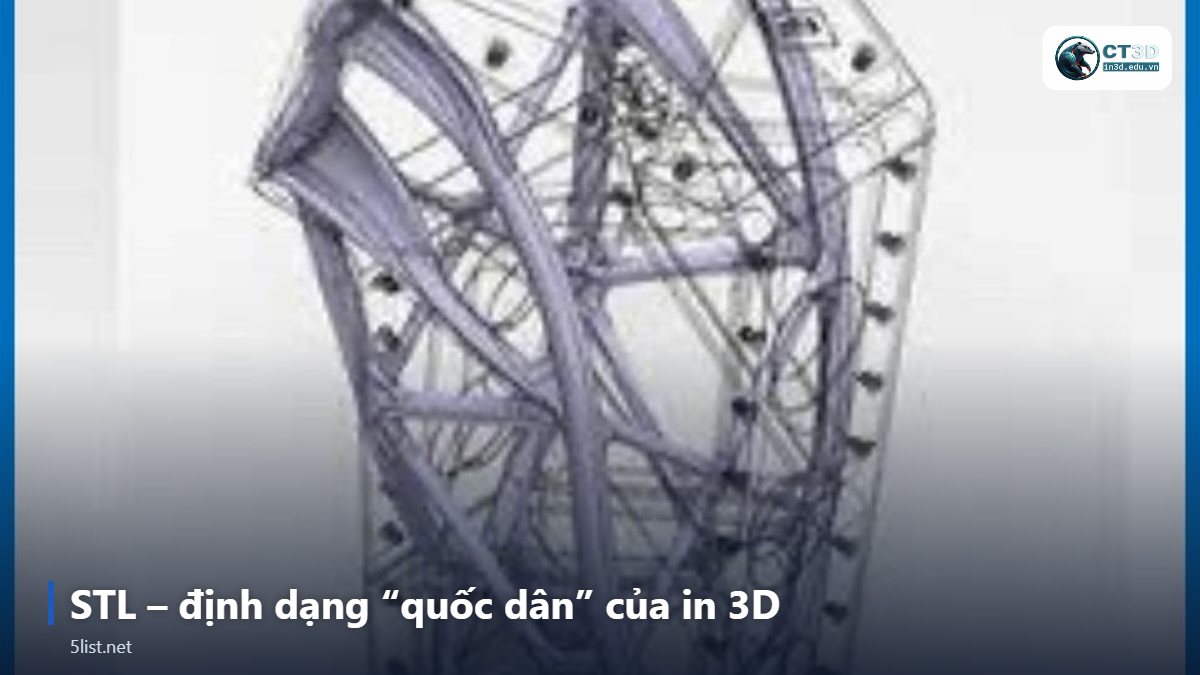

1. STL – định dạng “quốc dân” của in 3D
STL ra đời từ thập niên 1980 cùng với công nghệ in lập thể (stereolithography) của 3D Systems và đến nay vẫn là định dạng được hầu hết máy in, phần mềm cắt lớp (slicer) hỗ trợ. File STL mô tả bề mặt vật thể bằng một lưới tam giác (mesh), có thể lưu ở dạng ASCII hoặc nhị phân (binary).
- Ưu điểm: đơn giản, tương thích gần như tuyệt đối, phần mềm CAD nào cũng xuất được.
- Nhược điểm: không lưu đơn vị đo (mm hay inch), không lưu màu sắc, vật liệu; bề mặt cong bị xấp xỉ bằng tam giác nên file lớn khi cần độ mịn cao; rất khó chỉnh sửa kích thước chính xác.
- Phù hợp với: gửi file in nhựa, resin thông thường; chia sẻ mô hình trên các thư viện trực tuyến.
Mẹo: khi xuất STL, chọn độ phân giải lưới vừa đủ (tam giác không quá thô) và ghi rõ đơn vị trong email để tránh mô hình bị phóng to hoặc thu nhỏ 25,4 lần do nhầm mm và inch.

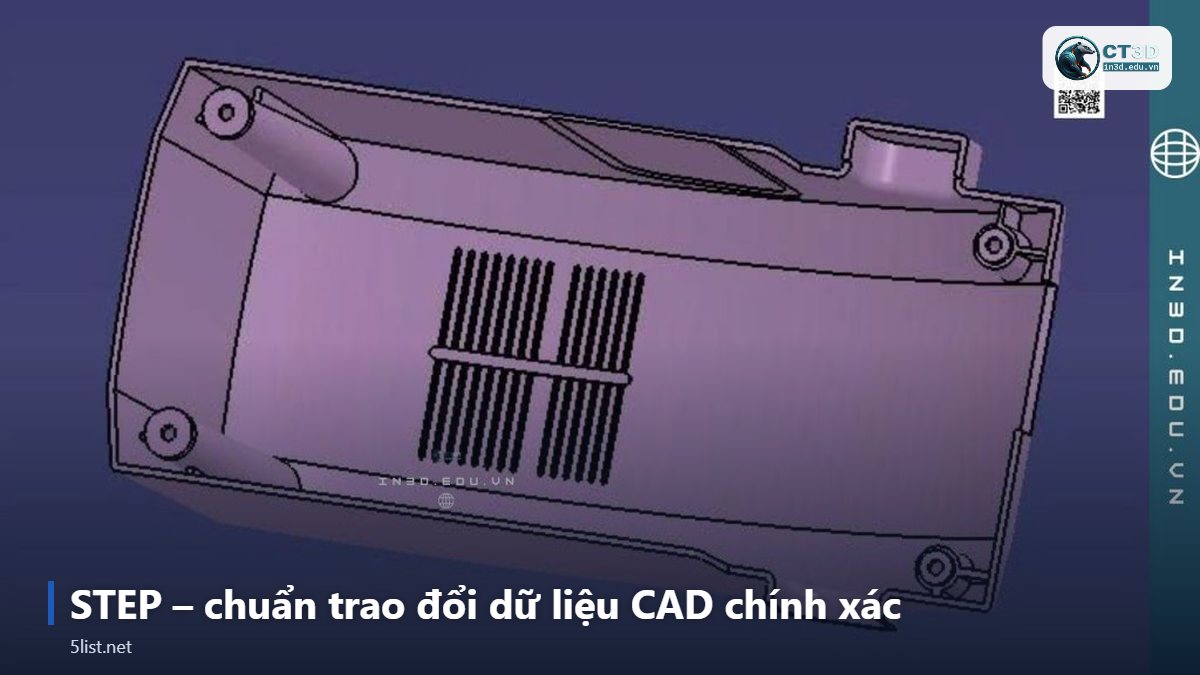

2. STEP – chuẩn trao đổi dữ liệu CAD chính xác
STEP (đuôi .step hoặc .stp) là định dạng trao đổi dữ liệu sản phẩm theo tiêu chuẩn quốc tế ISO 10303. Khác với STL, STEP lưu hình học dạng khối và bề mặt toán học chính xác (B-rep), nghĩa là mặt trụ vẫn là mặt trụ thật chứ không phải hàng nghìn tam giác.
- Ưu điểm: chính xác tuyệt đối về hình học, mở được trên hầu hết phần mềm CAD (SolidWorks, Inventor, NX, Fusion, CATIA…), chỉnh sửa được kích thước, dùng được cho cả in 3D và gia công CNC.
- Nhược điểm: một số slicer và máy in không đọc trực tiếp STEP, cần chuyển sang lưới trước khi in; không giữ lịch sử dựng hình (feature tree) của phần mềm gốc.
- Phù hợp với: chi tiết kỹ thuật, linh kiện lắp ghép, đơn hàng vừa in 3D vừa CNC, dự án cần chỉnh sửa thiết kế.
Nếu bạn chỉ có bản vẽ 2D, ảnh chụp hay mẫu vật thật, có thể sử dụng dịch vụ thiết kế 3D để dựng file STEP chuẩn trước khi in hoặc gia công.

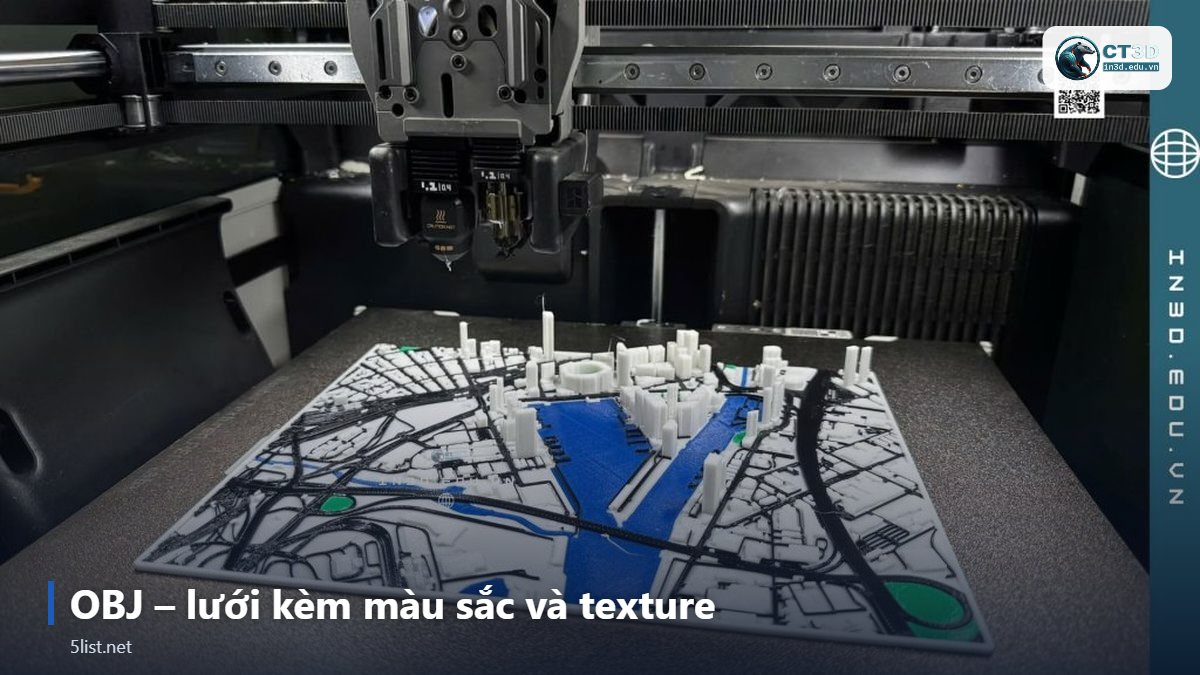

3. OBJ – lưới kèm màu sắc và texture
OBJ là định dạng do Wavefront Technologies phát triển, phổ biến trong đồ họa, hoạt hình và scan 3D. Giống STL, OBJ lưu bề mặt dạng lưới đa giác, nhưng có thể đi kèm file vật liệu .mtl và ảnh texture để thể hiện màu sắc, hoa văn bề mặt.
- Ưu điểm: lưu được màu và texture, hỗ trợ lưới đa giác (không chỉ tam giác), được các phần mềm đồ họa như Blender, ZBrush và phần mềm scan 3D xuất trực tiếp.
- Nhược điểm: gồm nhiều file rời (OBJ, MTL, ảnh), dễ thất lạc khi gửi; không lưu đơn vị đo; không chính xác về hình học kỹ thuật.
- Phù hợp với: mô hình nhân vật, tượng, dữ liệu scan 3D có màu, in 3D nhiều màu.
4. 3MF – định dạng hiện đại dành riêng cho sản xuất bồi đắp
3MF (3D Manufacturing Format) được 3MF Consortium công bố năm 2015, với các thành viên sáng lập gồm Microsoft, Autodesk, Dassault Systèmes, HP, Shapeways, SLM Solutions… Đây là định dạng dựa trên XML, đóng gói dạng ZIP, và đã được công nhận là tiêu chuẩn ISO/IEC 25422:2025. Thông tin chi tiết có trên trang 3mf.io của 3MF Consortium.
- Ưu điểm: lưu đơn vị đo, màu sắc, nhiều vật liệu, nhiều đối tượng trên bàn in và cả thiết lập in (nhiệt độ, support…) trong một file duy nhất; dung lượng nhỏ gọn; được nhiều slicer hiện đại dùng làm định dạng dự án mặc định.
- Nhược điểm: một số phần mềm CAD và máy đời cũ chưa hỗ trợ đầy đủ; file dự án từ slicer này mở sang slicer khác có thể mất một phần thiết lập.
- Phù hợp với: người dùng máy in hiện đại, in nhiều màu, chia sẻ trọn bộ dự án in cho đồng nghiệp.

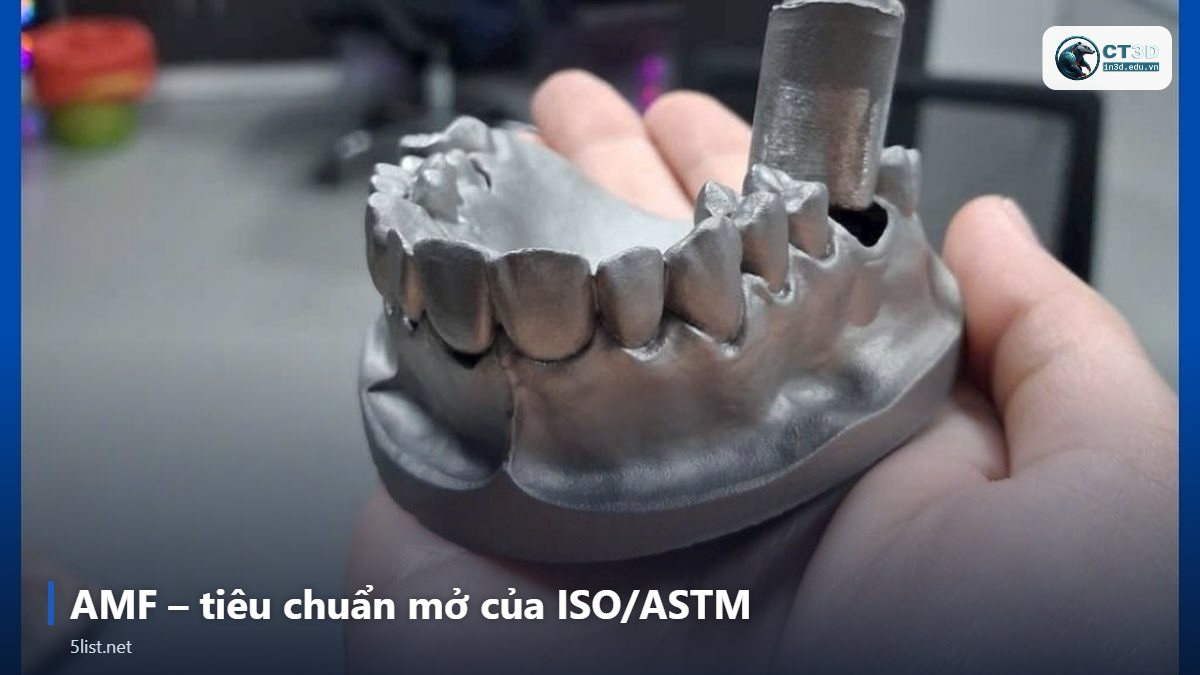

5. AMF – tiêu chuẩn mở của ISO/ASTM
AMF (Additive Manufacturing File Format) là tiêu chuẩn mở dựa trên XML, phát hành chính thức năm 2011 và hiện được quản lý chung bởi ISO và ASTM với mã ISO/ASTM 52915. AMF được thiết kế như “STL thế hệ mới”: hỗ trợ màu sắc, nhiều vật liệu, vật liệu chuyển tiếp (graded), tam giác cong giúp giảm dung lượng.
- Ưu điểm: tiêu chuẩn mở, lưu đơn vị, màu và vật liệu; có thể nén ZIP.
- Nhược điểm: mức độ phổ biến thực tế thấp hơn STL và 3MF; nhiều phần mềm, máy in không hỗ trợ.
- Phù hợp với: nghiên cứu, dự án đa vật liệu, môi trường học thuật cần tiêu chuẩn mở.
Để mở, chuyển đổi và sửa lỗi các định dạng này, bạn có thể tham khảo danh mục phần mềm 3D trên taomaunhanh.com (thuộc hệ sinh thái CT3D).
Bảng so sánh nhanh 5 định dạng file in 3D
| Định dạng | Kiểu dữ liệu | Lưu đơn vị | Màu/vật liệu | Chỉnh sửa kích thước | Mức phổ biến |
|---|---|---|---|---|---|
| STL | Lưới tam giác | Không | Không | Khó | Rất cao |
| STEP | Khối/bề mặt CAD chính xác | Có | Hạn chế | Dễ | Cao (kỹ thuật) |
| OBJ | Lưới đa giác + texture | Không | Có (màu, texture) | Khó | Cao (đồ họa, scan) |
| 3MF | Lưới + thông tin sản xuất (XML/ZIP) | Có | Có | Khó | Đang tăng nhanh |
| AMF | Lưới XML, hỗ trợ tam giác cong | Có | Có | Khó | Thấp |
Câu hỏi thường gặp

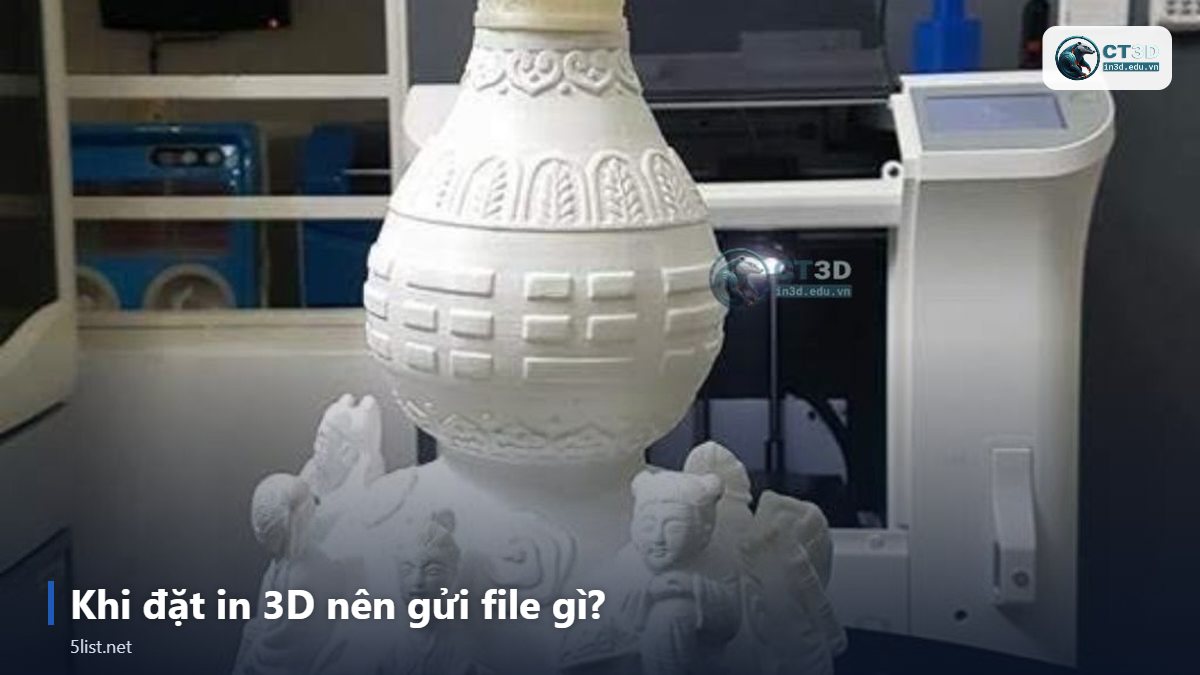

Khi đặt in 3D nên gửi file gì?
Nếu có, hãy gửi STEP kèm STL hoặc 3MF. STEP giúp đơn vị in kiểm tra và chỉnh sửa kích thước khi cần, còn STL/3MF dùng trực tiếp để cắt lớp. Với mô hình nghệ thuật hoặc dữ liệu scan, OBJ hoặc STL là đủ.

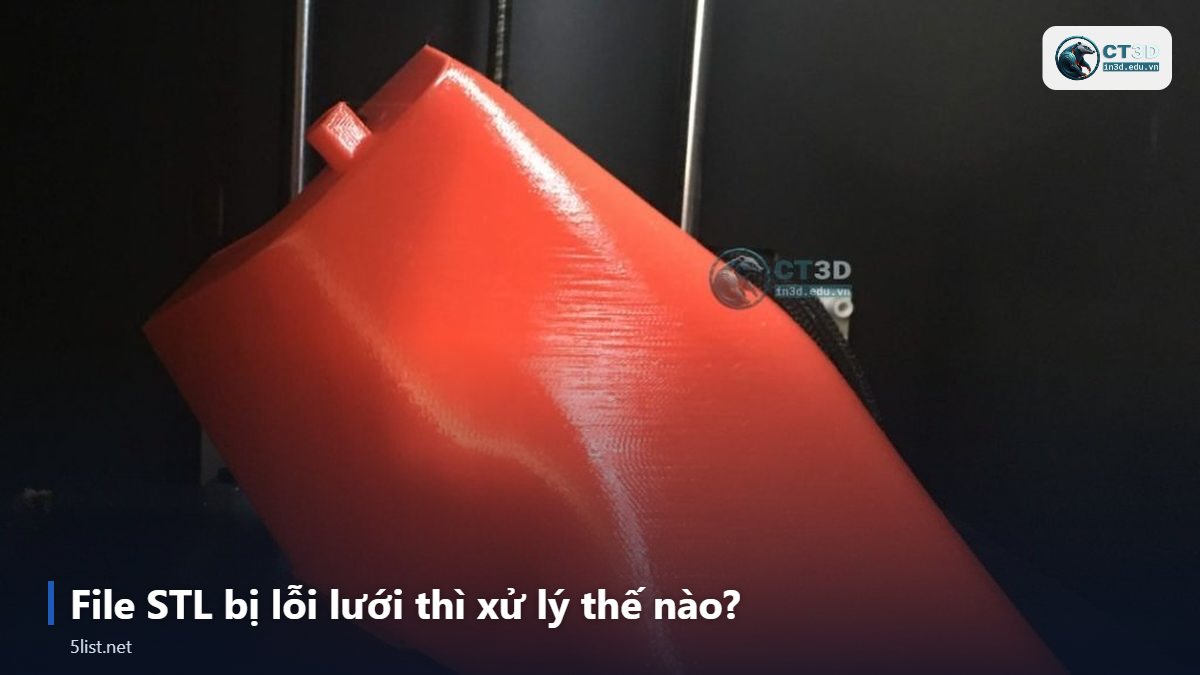

File STL bị lỗi lưới thì xử lý thế nào?
Lỗi thường gặp là lưới hở, mặt đảo chiều, tam giác chồng lấn. Có thể dùng chức năng sửa lưới trong slicer hoặc phần mềm chuyên dụng; với lỗi nặng nên nhờ đơn vị thiết kế dựng lại.

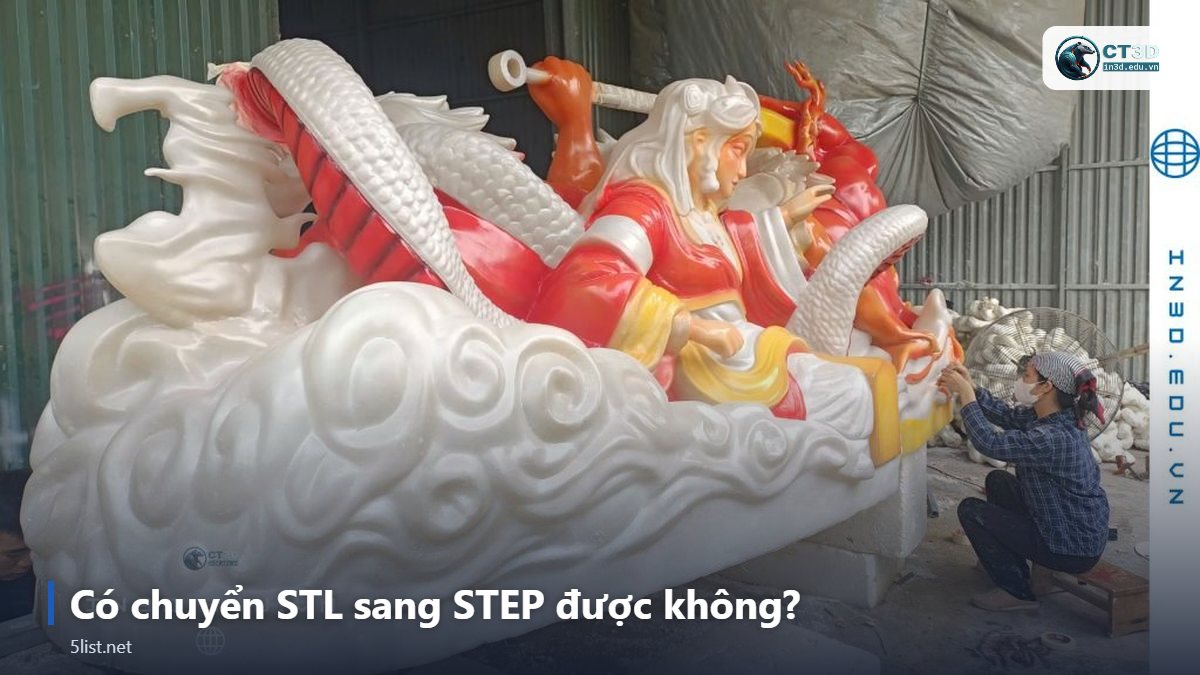

Có chuyển STL sang STEP được không?
Có thể chuyển, nhưng kết quả chỉ là khối gồm nhiều mặt tam giác, không thành bề mặt CAD thực sự. Muốn có STEP chuẩn để chỉnh sửa, cần dựng lại mô hình theo quy trình thiết kế ngược.
Kết luận
STL vẫn là định dạng phổ biến nhất, STEP là lựa chọn số một cho chi tiết kỹ thuật, OBJ phù hợp mô hình có màu, 3MF là xu hướng hiện đại và AMF là tiêu chuẩn mở cho nhu cầu chuyên sâu. Gửi đúng file ngay từ đầu giúp báo giá nhanh hơn, hạn chế sai kích thước và rút ngắn thời gian hoàn thành sản phẩm.
