Trong sản xuất cơ khí, khuôn mẫu, ô tô hay điện tử, khâu kiểm soát chất lượng (QC) quyết định chi tiết có được lắp ráp và giao hàng hay không. Các thiết bị đo kiểm 3D giúp so sánh sản phẩm thực tế với bản vẽ CAD một cách định lượng thay vì chỉ dùng thước cặp, panme. Dưới đây là 5 nhóm thiết bị phổ biến nhất, kèm điểm mạnh, giới hạn và đối tượng phù hợp.
1. Máy đo tọa độ CMM – chuẩn mực về độ chính xác
Mô tả: Máy CMM (Coordinate Measuring Machine) dùng đầu dò chạm (touch probe) hoặc đầu dò quét di chuyển trên ba trục để lấy tọa độ điểm trên chi tiết. Phổ biến nhất là kiểu cầu (bridge), đặt trong phòng đo có kiểm soát nhiệt độ. Các hãng quen thuộc gồm Hexagon, ZEISS, Mitutoyo, Wenzel.
- Ưu điểm: độ chính xác cao nhất trong nhóm, thường ở mức vài micromet với máy cầu trong phòng đo chuẩn; đo tốt các đặc tính GD&T như độ phẳng, độ tròn, vị trí lỗ; có thể lập trình đo tự động cho lô hàng.
- Nhược điểm: cần phòng đo ổn định nhiệt; tốc độ thu thập điểm chậm hơn máy quét quang học; khó đo bề mặt tự do phức tạp hoặc chi tiết mềm; chi tiết lớn phải mang vào phòng đo.
- Phù hợp với: nhà máy cơ khí chính xác, sản xuất linh kiện ô tô, hàng không, khuôn mẫu cần chứng nhận kích thước theo bản vẽ.
2. Máy scan 3D quang học – thu toàn bộ bề mặt

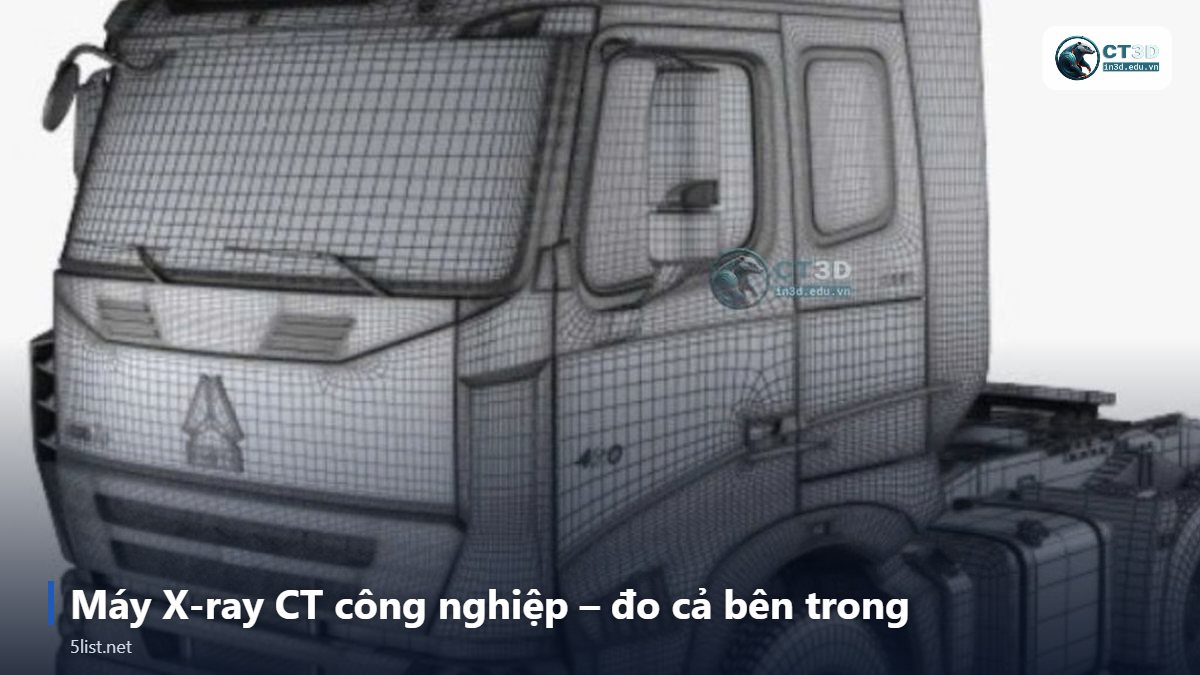

Mô tả: Máy scan 3D ánh sáng cấu trúc (structured light, ví dụ dòng ZEISS ATOS – trước đây mang thương hiệu GOM) hoặc máy quét laser cầm tay (Creaform, Scantech, Shining3D…) thu hàng triệu điểm trên bề mặt. Dữ liệu được so sánh với CAD để tạo bản đồ màu sai lệch (color map), báo cáo kích thước và mặt cắt.
- Ưu điểm: đo toàn bộ hình học chứ không chỉ một số điểm; nhanh; trực quan nhờ bản đồ màu; đo được bề mặt tự do, chi tiết nhựa, chi tiết đúc, khuôn; dữ liệu dùng lại cho thiết kế ngược.
- Nhược điểm: bề mặt bóng, trong suốt hoặc đen tuyền có thể cần phun bột; lỗ sâu, rãnh hẹp khó thu dữ liệu; độ chính xác thường thấp hơn CMM cầu khi đo đặc tính dung sai rất chặt.
- Phù hợp với: kiểm tra mẫu đầu (first article), chi tiết ép nhựa, đúc, dập, so sánh mẫu in 3D với thiết kế.
Doanh nghiệp chưa muốn đầu tư thiết bị có thể sử dụng dịch vụ kiểm tra 3D bằng máy scan so với file CAD của CT3D để nhận báo cáo sai lệch theo từng lô mẫu. Tìm hiểu thêm về các loại máy và quy trình tại bài scan 3D công nghiệp trên taomaunhanh.com (thuộc hệ sinh thái CT3D).
3. Tay đo di động (portable CMM arm) – mang phòng đo ra xưởng
Mô tả: Tay đo là cánh tay khớp nối nhiều bậc tự do, mỗi khớp có bộ mã hóa góc để tính vị trí đầu dò. Nhiều mẫu có thể gắn thêm đầu quét laser để vừa chạm điểm vừa quét bề mặt. Các dòng tiêu biểu: Hexagon Absolute Arm, FARO Quantum.
- Ưu điểm: đem đến tận máy gia công hoặc dây chuyền; kết hợp đo chạm và quét; phù hợp chi tiết cỡ trung bình đến lớn, đồ gá, khuôn đang lắp trên máy.
- Nhược điểm: phạm vi đo giới hạn bởi chiều dài tay, phải dời vị trí (leapfrog) với vật lớn; độ chính xác phụ thuộc thao tác người đo và độ cứng vững của chân đế.
- Phù hợp với: xưởng khuôn mẫu, đồ gá hàn, kiểm tra chi tiết không thể di chuyển vào phòng đo.
4. Laser tracker – đo vật thể rất lớn
Mô tả: Laser tracker phát chùm laser bám theo một gương phản xạ cầu (SMR) hoặc đầu dò chuyên dụng, kết hợp đo khoảng cách và góc để xác định tọa độ trong phạm vi hàng chục mét. Ví dụ: dòng Leica Absolute Tracker của Hexagon, FARO Vantage.
- Ưu điểm: phạm vi đo rất lớn; độ chính xác cao trên khoảng cách dài; dùng để căn chỉnh, lắp đặt máy móc, kiểm tra kết cấu thép, thân vỏ, đồ gá lắp ráp.
- Nhược điểm: cần đường ngắm thông thoáng; không phải công cụ tối ưu cho chi tiết nhỏ, nhiều chi tiết hình học; chi phí đầu tư và đào tạo cao.
- Phù hợp với: đóng tàu, kết cấu thép, hàng không, lắp đặt dây chuyền, khuôn cỡ lớn.
5. Máy X-ray CT công nghiệp – đo cả bên trong
Mô tả: CT công nghiệp chụp hàng trăm đến hàng nghìn ảnh X-quang khi vật thể xoay, sau đó tái tạo thành mô hình thể tích 3D. Khác với các thiết bị trên, CT “nhìn xuyên” vật liệu để thấy rỗ khí, nứt, kênh dẫn bên trong và đo được kích thước các đặc tính bị che khuất. Một số hãng: ZEISS (dòng METROTOM), Nikon, Waygate Technologies, Comet Yxlon.
- Ưu điểm: vừa kiểm tra khuyết tật vừa đo kích thước trong một lần chụp; không phá hủy mẫu; đo được chi tiết lắp ráp mà không cần tháo.
- Nhược điểm: kích thước và mật độ vật liệu bị giới hạn bởi công suất nguồn tia; thời gian chụp và xử lý dài hơn; thiết bị đắt và cần tuân thủ quy định an toàn bức xạ.
- Phù hợp với: chi tiết đúc nhôm, linh kiện điện tử, nhựa kỹ thuật, chi tiết in 3D kim loại có kênh làm mát bên trong.
Với nhu cầu kiểm tra khuyết tật nội bộ theo lô nhỏ, giải pháp hợp lý là thuê kiểm tra bằng máy X-ray CT công nghiệp thay vì đầu tư hệ thống riêng.
Bảng so sánh nhanh 5 thiết bị đo kiểm 3D
| Thiết bị | Nguyên lý | Thế mạnh | Giới hạn | Kích thước vật phù hợp |
|---|---|---|---|---|
| Máy CMM | Đầu dò chạm/quét | Độ chính xác cao, GD&T | Cần phòng đo, chậm | Nhỏ – trung bình |
| Máy scan 3D | Ánh sáng cấu trúc/laser | Toàn bộ bề mặt, color map | Bề mặt bóng, lỗ sâu | Nhỏ – lớn |
| Tay đo di động | Cánh tay khớp + đầu dò | Đo tại xưởng | Phạm vi theo chiều dài tay | Trung bình – lớn |
| Laser tracker | Laser + gương phản xạ | Phạm vi hàng chục mét | Cần đường ngắm | Rất lớn |
| X-ray CT | Tái tạo thể tích từ ảnh X-quang | Thấy bên trong, không phá hủy | Giới hạn kích thước, mật độ | Nhỏ – trung bình |
Câu hỏi thường gặp
Nên chọn máy CMM hay máy scan 3D cho phòng QC?
Nếu sản phẩm chủ yếu là chi tiết gia công có dung sai chặt và đặc tính hình học rõ ràng (lỗ, mặt phẳng, trục), CMM là lựa chọn chính. Nếu sản phẩm có bề mặt tự do, chi tiết nhựa, đúc hoặc cần đánh giá biến dạng tổng thể, máy scan 3D hiệu quả hơn. Nhiều nhà máy kết hợp cả hai.
Kết quả đo kiểm 3D được trình bày thế nào?
Thông thường gồm bản đồ màu sai lệch so với CAD, bảng kích thước theo các điểm kiểm tra trên bản vẽ, mặt cắt và đánh giá đạt/không đạt theo dung sai. Phần mềm phân tích phổ biến có ZEISS INSPECT, PolyWorks, Geomagic Control X.
Khi nào nên thuê dịch vụ thay vì mua thiết bị?
Khi tần suất đo thấp, sản phẩm thay đổi liên tục hoặc chỉ cần kiểm tra mẫu đầu, thuê dịch vụ giúp tránh chi phí đầu tư, bảo trì, hiệu chuẩn định kỳ và đào tạo nhân sự.
Kết luận
Mỗi thiết bị đo kiểm 3D giải một bài toán khác nhau: CMM cho độ chính xác tuyệt đối, scan 3D cho bức tranh toàn bề mặt, tay đo cho sự linh hoạt tại xưởng, laser tracker cho vật thể khổng lồ và X-ray CT cho những gì nằm bên trong. Hãy xác định dung sai cần kiểm, kích thước chi tiết và tần suất đo trước khi quyết định đầu tư hay thuê ngoài.
